KIROWSUR RAILS.

Emboîtez cinq voies droites LEGO 53401 gris bleuté foncé. Leurs traverses font partie du moulage : aucune barre de rail sur mesure.

Préparez huit supports LEGO 2878, seize roues LEGO 57878 et huit essieux métalliques réf. BrickLink x1687. Chaque essieu mesure 5 tenons.

Ajoutez les briques LEGO 3010 gris bleuté foncé. Les pivots associent une base LEGO 3680 noire et un dessus LEGO 3679 gris bleuté clair.

Alignez les plaques LEGO 3035 noires sur une longueur de 40 tenons.

Croisez les joints des briques LEGO 3001 noires pour relier les plaques du châssis.

Ajoutez une rangée de briques LEGO 3010 jaunes sur les deux côtés du châssis.

Fermez le châssis avec les plaques LEGO 3035 gris bleuté foncé. Gardez la surface centrale accessible.

Ajoutez les plaques LEGO 3035, briques LEGO 3008 et feux LEGO 3024. Les vrais tampons LEGO 4022 reçoivent les supports LEGO 2920 et aimants LEGO 73092.

Assemblez les bras et patins avec LEGO 3001, 3003, 3031 et 3034. Les charnières LEGO 2429 et 2430 sont prévues pour les articulations, dont les ancrages et la tenue restent à éprouver.

La couronne réelle associe LEGO 18939 gris bleuté clair et LEGO 18938 noir, sur les plaques LEGO 3031. Vérifiez les ancrages avant une rotation physique.

Construisez le plancher jaune avec les plaques LEGO 3020, centré sur la couronne LEGO 18939 / 18938.

Montez les parois inférieures jaunes avec les briques LEGO 3001 et 3003, en croisant les joints.

Poursuivez les parois avec LEGO 3001 et 3003. La bande noire est constituée de briques LEGO 3001.

Préparez huit grilles noires LEGO 2412, variante de catalogue 2412b. Elles seront posées sur les tenons du toit à l’étape suivante.

Fermez le compartiment avec les plaques LEGO 3031 jaunes et posez les huit grilles LEGO 2412 (2412b) noires. Le marquage KIROW est un graphisme personnalisé.

Construisez le socle avec les plaques LEGO 3031 gris bleuté foncé. Sa masse et son ancrage restent à vérifier avant tout essai de levage.

Superposez les briques LEGO 3001 jaunes et noires, puis les plaques LEGO 3031 jaunes. L’inscription 150 t est un graphisme personnalisé du modèle.

Assemblez la plateforme avec LEGO 3031 et le bas des parois avec LEGO 3001, en jaune.

Montez les piliers jaunes LEGO 3005. Les ouvertures reçoivent les cadres LEGO 60592 de l’étape suivante.

Posez dix cadres jaunes LEGO 60592 avec dix vitres incolores LEGO 60601. Ajoutez le siège LEGO 4079, le socle LEGO 4592 et le levier LEGO 4593, noirs, sur les plaques LEGO 3710.

Fermez la cabine avec les plaques LEGO 3031 jaunes. Les cadres LEGO 60592 conservent leurs dimensions réelles.

Les joues LEGO 3010 se terminent par deux briques Technic LEGO 3701. Ajoutez l’axe LEGO 3707, les bagues LEGO 3713 et les chevilles LEGO 2780. Le vérin réel est l’assemblage réf. BrickLink 61927c01. Sa course, ses points d’ancrage et la résistance de la flèche restent à valider.

Alignez les plaques LEGO 3031 jaunes de la première section de flèche.

Croisez les joints des briques LEGO 3010 jaunes sur les deux parois latérales.

Poursuivez les parois avec les briques LEGO 3010 et LEGO 3004 jaunes.

Posez les plaques LEGO 3031 jaunes supérieures. Le marquage SNCF est un graphisme personnalisé, pas une pièce imprimée LEGO.

Construisez la section plus étroite avec les plaques LEGO 3020 jaunes.

Renforcez le bras intérieur avec les briques LEGO 3001 jaunes. Le télescopage physique n’est pas validé.

Ajoutez les plaques LEGO 3020 jaunes et noire, puis deux poulies LEGO 4185 noires de 24 mm. Leurs axes et leurs appuis restent à mettre au point.

Assemblez LEGO 3001 jaune et noir, deux poulies LEGO 4185, le crochet métallique noir LEGO 70644 et une seule ficelle LEGO fine de 50 cm, réf. BrickLink x77ac50. Les deux brins visibles appartiennent à cette ficelle ; cheminement et fixation sont à éprouver.

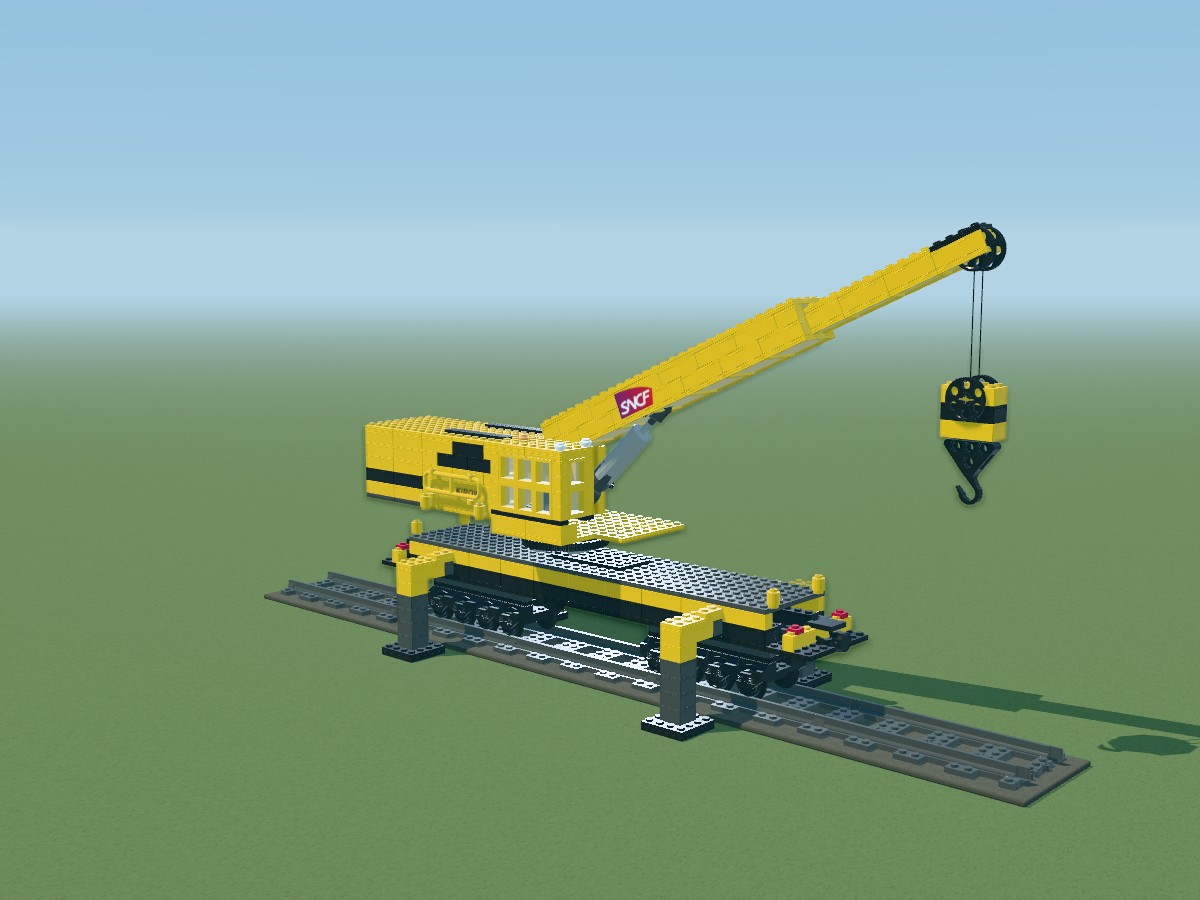

Posez les garde-corps jaunes LEGO 2486 sur les montants LEGO 3062. Les feux blancs et le gyrophare orange transparent utilisent LEGO 4073.

Toutes les références de pièces et couleurs ont des sources. Contrôlez les collisions, les liaisons et la stabilité dans un logiciel de construction, puis sur prototype. Ciel, herbe et ballast sont du décor ; les marquages sont personnalisés. Cette étude ne certifie pas une grue fonctionnelle.
